3D 列印螺紋怎麼做？從 Fusion 實體牙形到收納筒旋蓋試裝

想做一個旋開式收納筒，第一步先印筒口和一小段內牙環，確認能順順轉入，再把筒身接長。別一開始就印好整個漂亮盒子，最後才發現蓋子只轉得進半圈。

這篇以家用 FDM、成人桌面小物收納為範圍，示範 Fusion 的螺紋檢查方式。旋蓋能鎖上，不等於防水、氣密或能承重；也不拿來替代食品、藥品與壓力容器的原裝蓋。

模型有螺紋，為什麼切片只剩光滑圓柱？

先看它是外觀效果，還是真的挖出了牙形。Fusion 的 Cosmetic threads 只呈現螺紋外觀；要列印，就需要 Modeled 幾何。Autodesk 的螺紋工具教學明確區分這兩者。

在 Design 工作區的 Solid 頁籤選 Create → Thread，選筒口外側或蓋子內側的圓柱面，設定規格並勾選 Modeled。完成後放大看實體凹凸，再匯出給切片器，確認牙頂與牙谷有變成實際走線。

如果 CAD 有牙形，匯入切片器卻沒有，先核對匯出的是否為最新版本、正確物件，以及單位與尺寸。若模型畫面有牙、切片後才消失，才往細節尺度與列印設定查；這兩種問題的處理位置不同。

兩邊都有牙，還要核對哪些設定？

筒口外牙與蓋子內牙要是一組配合，不能只看兩個圓的直徑差不多。螺距是沿軸向量到的相鄰牙距；它影響每圈的排列，與牙齒凸出多深是不同尺寸。

項目	旋蓋設計要確認什麼
牙型／Thread Type	不混用看似接近的不同牙型
尺寸／Size、Designation	記下完整規格，不只記公稱直徑
螺距	內外牙相配，修改時不能只動一邊
旋向／Direction	兩邊同為對應的右牙或左牙
牙段長度與起點	看有效咬合區，不讓入口或末端先卡住
周圍壁厚	牙谷外仍有連續材料，不只剩薄殼

Fusion 的 Thread reference列有牙型、尺寸、規格、等級與旋向；關掉 Full Length 後，還能設定 Offset 和 Length。這裡的 Offset 是牙段從哪裡開始，不是調鬆緊的間隙。

第一次不必自己畫多頭螺紋或特殊牙型。先選能在現有尺寸下保留清楚牙形的一組規格，內外兩件一起保存。自訂配對不代表能和市售瓶口通用，尤其瓶蓋可能有不同起牙方式與止擋結構。

太緊就把蓋子放大，為什麼越轉越卡？

整件等比例放大會連高度、螺距和外觀一起改掉。假設原本螺距是 2 mm，把其中一件放大 2%，它就變成 2.04 mm；這是幾何算例，不是建議參數。入口或許變鬆，兩邊牙距卻不再相同。

只縮放 XY 雖然保留高度，也會改動整個橫截面、壁厚與其他接口。若手上有原始 CAD，優先把配合區獨立修改，別讓筒身或裝飾跟著變。

Fusion 的 Offset Face可以選取實體面，輸入偏移量，並在時間軸保留可修改特徵。用在螺紋時要確認選中了哪些牙側、牙頂或牙谷；曲面法向偏移不等於直接增加相同數值的直徑。

修改後用剖面檢查有沒有削薄外壁、破壞入口或留下交錯面。這一步不提供通用正負值：內牙、外牙與選取面的方向不同，預覽必須能說明材料到底增加在哪裡、移除在哪裡。若無法辨認，先保留原件，不連續試填數字。

短段試片怎麼切，才測得到問題？

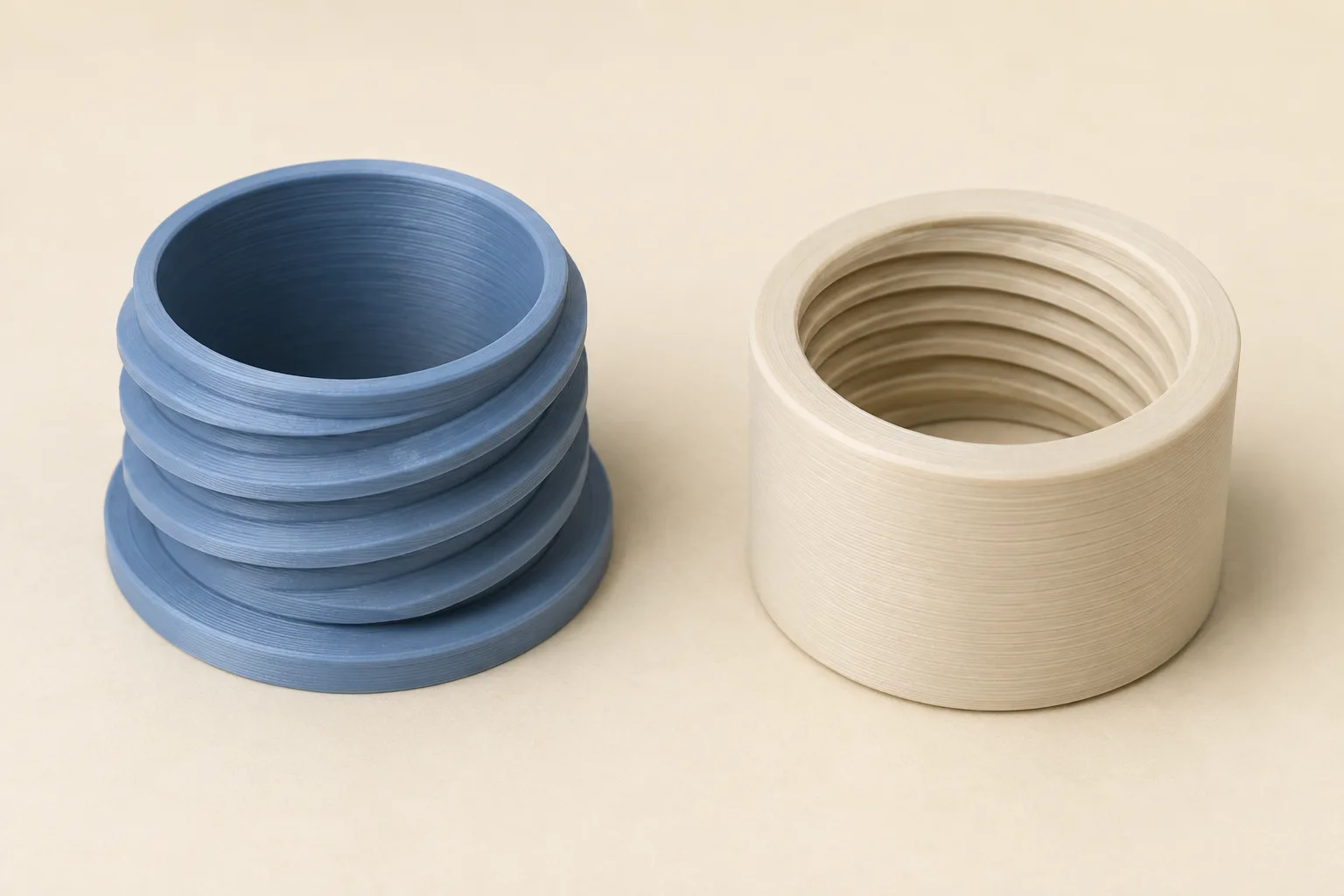

保留預定的直徑、螺距、入口和數圈完整牙形，只縮短不影響接口的筒身。內牙端可以先做開口環，方便看見接觸位置；外牙端保留一圈好抓握的底座，避免只能捏著牙頂轉。

一次固定一邊，另一邊做少量不同配合量的版本，標記放在不接觸的外側。記下改的是哪一組面、偏移值與切片設定，不只寫「鬆版」「緊版」，下次才知道怎麼重現。

開口環轉得進，還不能代表完整蓋子一定能到底。確認基本配合後，再印含蓋頂和筒口肩部的版本，檢查內部是否先頂住，以及關閉時是否落在預定位置。

切片時，把注意力放在牙形上

以圓筒接口來說，可以先比較軸線直立、開口朝上的擺法，檢查牙側懸空和支撐。不要直接宣稱直立最強；若改方向是為了強度，就要重新測表面和拆支撐的影響。

從入口開始逐層看：牙頂有沒有連續走線、牙谷是否仍留空、支撐有沒有塞進旋入路徑。支撐接觸面落在牙側，拆完留下的突起也可能磨到另一件。先改方向或牙形，再決定是否需要支撐。

降低層高可以拿來比較牙側階梯，但救不了匯出時根本不存在的幾何，也不保證細牙都能印。保留相同材料、噴嘴和速度做對照；若同時換成另一種線材，前一輪找到的配合量就不能直接當結論。

試裝在哪裡卡，就從哪裡查

完全冷卻、清掉鬆散細絲後，對正軸線，用手輕轉。歪著硬鎖容易傷牙；發現阻力明顯增加，就退出檢查，不用鉗子把兩件扭進去。

• 一開始進不去：核對旋向、入口與起牙位置，看看是否歪斜或有首層外擴。
• 每轉到同一位置就頓一下：找接縫凸點、殘留支撐或局部毛邊，不先放大整個接口。
• 前面正常，越轉越緊：比對螺距、變形與接觸痕跡，確認沒有只縮放其中一件。
• 牙段能轉，蓋子卻留縫：檢查蓋內頂面、筒口肩部或牙段末端是否先碰到。

首層外擴可接著看象腳排查，每圈固定位置的凸點則看接縫設定。一般尺寸補償另見配合公差教學。

常見問題

蓋子鎖緊後，圖案一定會朝正面嗎？

不一定。最終角度受到起牙位置、旋入深度與止擋影響。需要對齊文字時，先用不帶裝飾的版本確認停止位置，再處理圖案；不要期待加大鎖緊力就能每次轉到同一角度。

可以在牙上上漆，讓兩件配色一致嗎？

先避開配合牙面與止擋面。塗層會占掉原本的空間，噴完才卡住，不能直接沿用未上漆的試裝結論。外側若要打磨或塗裝，也要避免材料堆到入口。

小螺絲也要直接印出牙嗎？

不必。若是需要常拆的小螺絲固定，可以改用金屬螺帽座或熱熔螺母。本篇的大直徑旋蓋，是讓人用手開合收納筒，不能當成小型機械螺絲的強度依據。
