3D 列印出料不足怎麼辦？噴嘴堵塞、空打與喀喀聲排查

印到一半開始喀喀響，牆面也少了幾條線，先暫停列印，看看線盤有沒有卡住，再打開切片預覽確認缺料的位置。

只有第一層出問題，先查噴嘴高度；高速填充才缺料，查熱端流量；前面印得好好的，過了一段時間才空打，就要檢查送料路徑與散熱。照發生方式往下找，比直接拆噴嘴容易定位。

先看切片預覽有沒有缺線

出料不足（under-extrusion）是實際擠出的材料少於路徑需要的量，成品會出現細線、孔洞或薄弱的牆。但有些缺口在切片時就已經存在，清噴嘴也不會改善。

把預覽拉到出問題的那一層：

• 預覽也沒有線： 查模型薄壁、破面、線寬與牆體設定。
• 預覽完整，成品卻斷線： 往送料、溫度與熱端查。
• 只有接縫少一截： 查回抽、壓力補償和接縫設定。
• 頂面露出內部填充： 先確認頂層厚度和下方支撐是否足夠。

Prusa 的出料不足指南列出首層、設定、噴嘴、齒輪、冷卻與線材等原因。可以先從下面的症狀表縮小範圍。

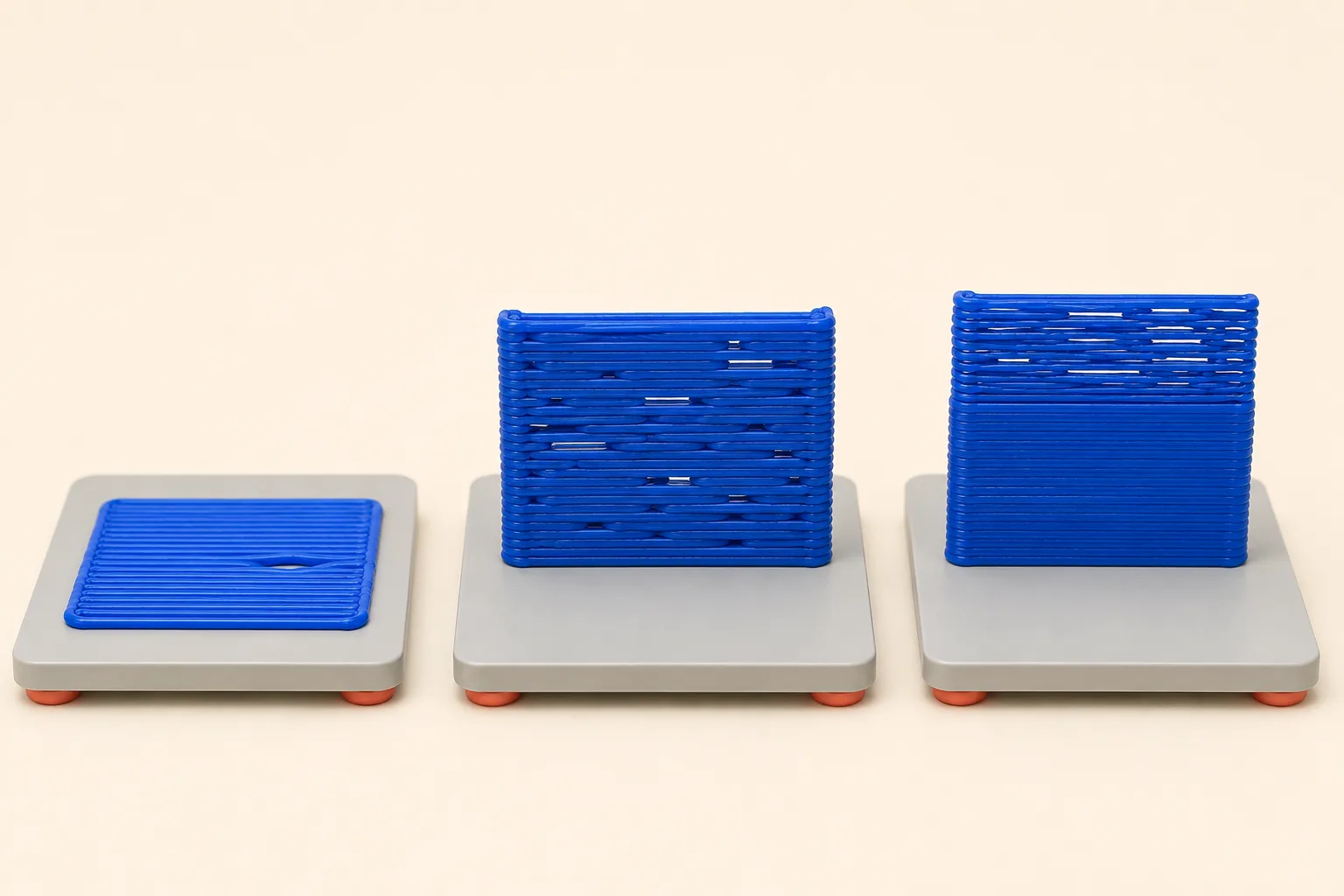

對照缺料發生的位置與時間

你看到的情況	先查哪裡
只有第一層很薄，甚至刮板、不出料	噴嘴高度、板材與首層設定
從頭到尾都偏細或斷續	機型／噴嘴／線材設定、送料阻力、局部堵塞
高速填充或寬線區才缺料	最大體積流量、溫度與速度
每次空走後，重新出料都少一截	回抽、接縫、壓力補償
前半正常，印久後才空打	線盤卡住、導管阻力、齒輪積屑、熱端散熱
換某卷料才發生	線材狀態、溫度／流量設定、顆粒與口徑相容性

首層太低會讓出料口受阻，齒輪也可能因此喀喀響。若噴嘴抬離平台後能順利出料，先檢查首層高度與 Z-offset，不要用加大 flow 硬擠。

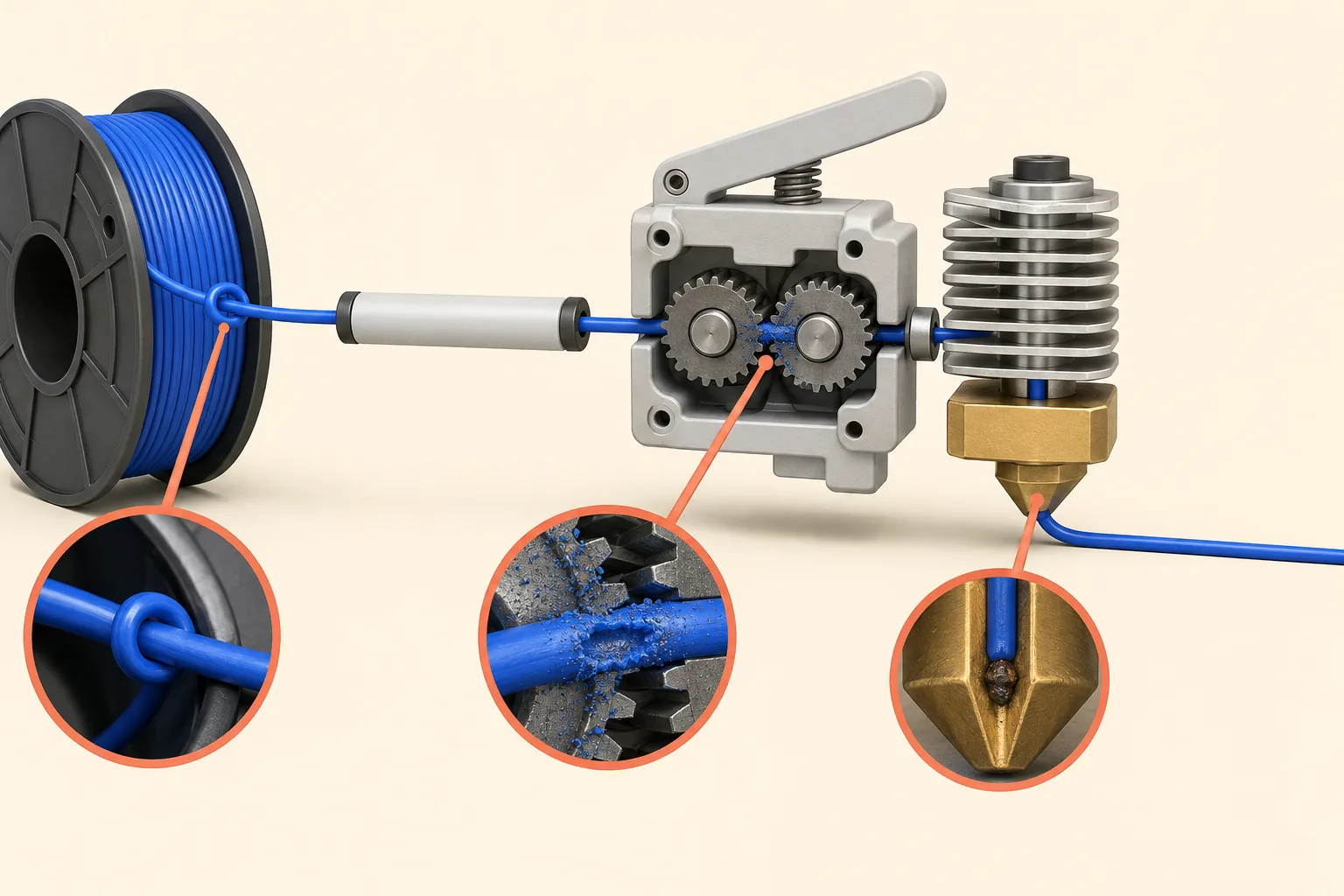

喀喀響時，先檢查線盤和送料齒輪

連續的喀喀聲通常表示送料受阻。原因可能在噴嘴，也可能是線盤拉不動、導管太緊，或齒輪抓不住線材。持續跳齒會把線材磨出凹槽，最後連退料都困難，先停下來處理。

線盤能不能順暢放料？

檢查線圈是否壓住線頭、盤邊有沒有磨到架子，導管是否彎得太急。多材料系統還要看緩衝器、分線器和送料器的錯誤訊息。

如果線頭曾經鬆開，跨到鄰近線圈下面，可能印了一陣子才拉緊。這種卡線很容易被誤認為熱端堵住。解開後把線頭固定好，再確認整條外部路徑能順暢送料。

齒輪附近有沒有粉屑、咬痕？

冷卻並斷電後，依機型維護方式打開送料機構。若齒槽塞滿塑料粉，線材又被磨出深槽，表示齒輪一直轉、線材卻沒跟著走。清除粉屑、解除阻力，再用一段完整線材測裝料。

惰輪張力要回到機型基準：太鬆抓不到，太緊可能壓壞線材。Prusa 的擠出機異音文件有對應機型的張力與齒輪對位說明。

最近是否拆過導管或換過噴嘴？

PTFE 管端面變形、沒有裝到底，或接頭內卡著殘料，都會增加阻力。如果故障緊接著維修出現，先核對剛動過的地方。

同時檢查切片器的噴嘴尺寸、一般／高流量熱端設定。換硬體後仍使用舊設定，可能要求超過實際能力的流量；可對照換噴嘴後的設定檢查。

高速區才缺料，先降低體積流量試印

外牆正常，一到高速內牆或填充就開始變薄，降速後又恢復，值得先查熱端是否融得完。線寬和層高增加時，就算速度沒變，每秒需要的材料量也會增加。

切片器的「最大體積流量」以 mm³/s 設定，用來限制材料需求。OrcaSlicer 官方說明

排查時沿用正確機型、噴嘴與材料預設，在預覽切到 flow／volumetric speed，確認缺陷是否集中在流量最高的區域。接著只降低流量上限或該區速度，印同一段比較。若改善，再為常用線材做最大流量校正。

換品牌、顏色或噴嘴後，原本測得的上限需要重新確認；校正件通過的極限也要留餘裕，才能應付實際模型的回抽與轉折。

印久才空打，檢查 heat creep 與散熱

線盤順、齒輪也乾淨，卻總是前面正常、印久後開始缺料，才把注意力轉到熱端散熱。

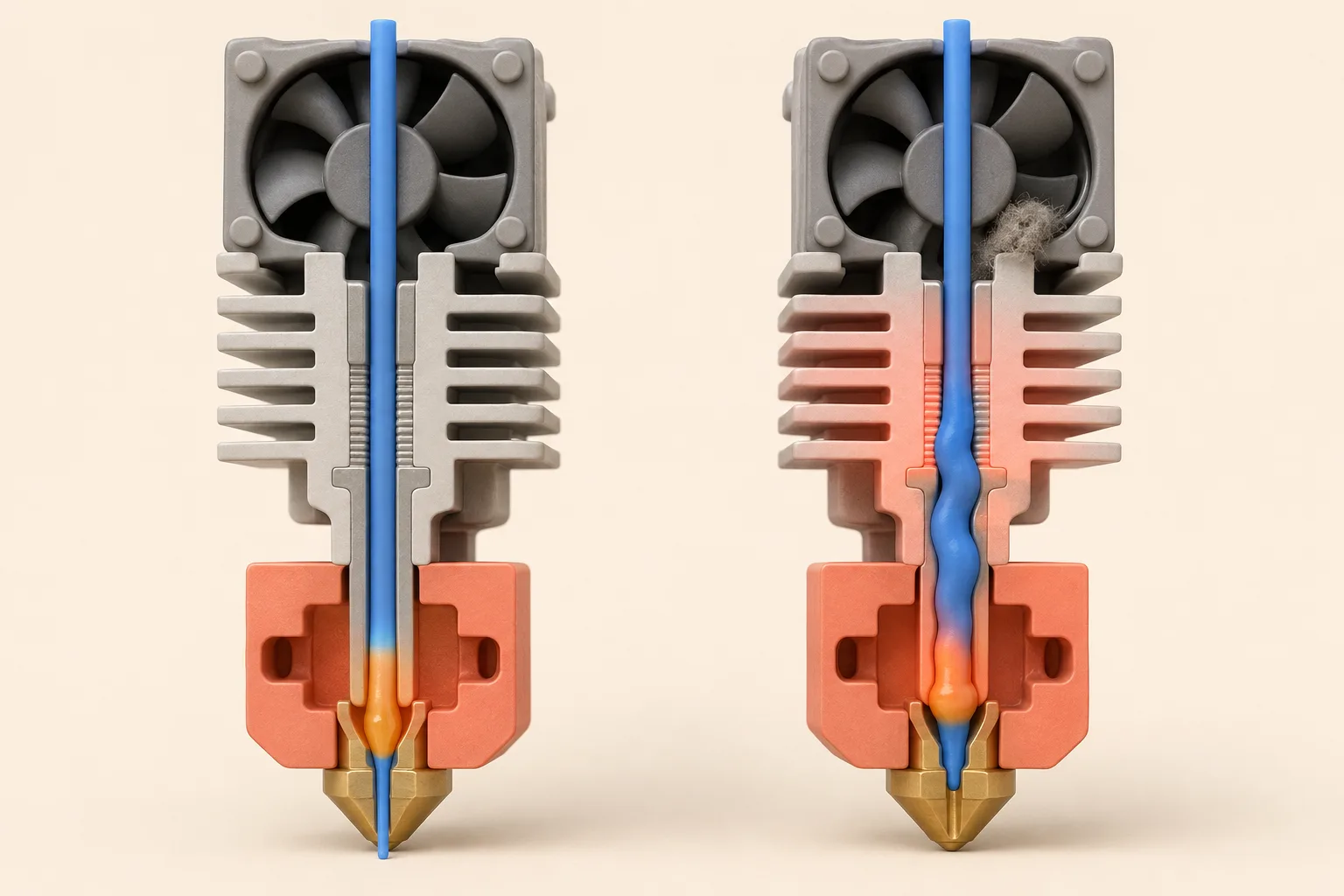

Heat creep 是熱量往熱端上方擴散，讓線材在預定熔融區之前就軟化。線材膨脹或彎曲後卡住，齒輪接著磨料、跳齒。PLA 在過熱的封閉機艙內可能出現這種情況。Prusa 的 heat creep 說明

檢查熱端風扇是否按機型要求運轉、風道有沒有卡住碎料、散熱片是否積塵，再核對門、上蓋與機艙通風設定。

這裡要看的是吹散熱片的熱端風扇。吹成品的零件冷卻風扇有另一套工作，調大它不一定能改善冷端過熱。若堵塞清完後很快重現，散熱問題仍然需要處理。

換一卷正常線材，能幫你排除哪些原因？

如果只有某卷料有問題，用狀態正常的同材質線材、搭配各自適合的預設做對照。記下是否仍缺料，以及齒輪聲音有沒有改變。

噴嘴有爆裂聲、出料帶氣泡、小坑或不穩定紋路時，可以懷疑受潮。換料後恢復正常是線索，還不能排除線徑或材料設定差異。需要烘乾時，按該產品指定條件操作；溫度、時間與保存方式見線材烘乾與防潮指南。

木粉、碳纖、玻纖等填充線材，則要核對最小噴嘴口徑和耐磨需求。顆粒材料若搭到不適合的小噴嘴，單靠乾燥也解決不了。特殊線材的注意事項可參考 Prusa 的出料不足指南，實際規格以手上那卷料為準。

確認局部堵塞後，再選冷拉或通針

設定相符、送料路徑順暢，但使用裝料功能時仍只能擠出細弱或斷續的線，便需要檢查噴嘴。材料一直捲回噴嘴也是可能線索，但噴嘴外側沾料也會影響方向，要一起觀察。Prusa 的堵塞辨識文件

冷拉的做法是讓材料填入熱端，在合適溫度拉出，帶走內部殘料。它通常需要線材仍能到達噴嘴；完全堵死、斷在上游或使用特殊噴嘴時，可能無法操作。Prusa 的冷拉文件就對部分噴嘴列有禁用條件。

找到完整機型與熱端版本的官方流程，再決定方法。冷拉溫度、拉出方向與通針尺寸都不能跨機型套用；若有支援的自動冷拉功能，可照機器引導操作。不要用鑽頭擴孔或明火燒噴嘴。

熱端漏料、溫度讀值異常、線路損傷，或遇到無法確認的拆卸步驟，應停止測試並聯絡原廠或維修。一般清堵時也要避開高溫部位與感測器線路。

什麼時候才調 flow 和 E-steps？

送料順暢、硬體正常、設定檔也正確，仍有穩定一致的少料，才適合做 flow ratio／extrusion multiplier 校正。

堵住時提高 flow，會要求送料機構推更多材料，可能讓咬料更嚴重。E-steps／rotation distance 則控制馬達轉動與送料距離的換算，和材料 flow 是不同設定。整機通常已有對應硬體的基準值；若設備支援手動校正，先保存原值，確認機械與送料阻力正常後再進行。

清完後怎麼確認修好了？

先用機器的裝料功能確認出料連續，再印一個短時間小件。過程沿用同一卷料與設定，觀察首層、牆面和齒輪聲音。

小件正常後，再回到原本失敗的模型。若原先是印一小時才空打，十分鐘測試通過還不夠，需要在有人留意的情況下驗證原本的失敗時段。保存專案檔，記下開始缺料的時間與位置，下一次才能比較。

出料不足常見問題

已經印出缺料的成品，還能用嗎？

裝飾件可依外觀決定；支架、卡扣等功能件建議重印。缺料處的層間接合可能不足，補土或磨平只能修外觀，無法證明強度恢復。

每次都在同一高度失敗，就能確定是堵頭嗎？

不能。先看那層是否切換速度、填充或回抽模式，也要檢查噴頭到達該位置時，導管和線盤是否受到拉扯。記錄「高度」與「開始後多久」，能幫你分辨幾何位置和累積升溫造成的問題。

可以先提高噴嘴溫度救急嗎？

若材料融化速度跟不上，小幅調整到材料與設備允許範圍可能有效；升溫不會解除卡線或齒輪積屑。已經連續跳齒、整段空打時，先停止列印並定位問題，比邊印邊加溫容易判斷。
