3D 列印圓形變多邊形？檢查 STL 網格與 Fusion 匯出精度

筆筒側面像一片片平板，圓孔也變成多邊形，先打開匯出的模型看輪廓。如果檔案裡已經有明顯轉角，降低層高不會把那些直線變回原來的圓弧。

有自己畫的 CAD 原檔，通常可以回去調整網格匯出。只有下載的 STL，就要先找作者是否提供更細的版本；不要連印幾次，才發現機器一直在照著有稜角的檔案做事。

稜面、階梯紋、接縫，先看是哪一種

拿直筒當例子，從上方看應該是圓，卻有一段段長直邊，這是值得查網格的線索。光靠成品照片仍不能定案，要把同一位置和模型對照。

看到的現象	第一個檢查點
筒身有寬闊直面，沿高度延伸	匯出輪廓是否已是多邊形
圓頂一圈圈像台階	切片層高與頂部曲率
固定位置一條直疤	接縫起止點
檔案輪廓夠圓，成品才出現波紋	再查實際走線與列印狀態

圓頂的水平台階可看可變層高教學，單條接點看接縫設定。同一作品可能同時有兩種問題，所以不要用一個症狀替整件下結論。

CAD 畫的是曲面，STL 裝的是三角面

McNeel 的繁中 STL 說明解釋，STL 用三角網格表現表面。曲面需要由一片片平面近似；切得太粗，輪廓就會有明顯轉折。原本就是平板的地方，則不需要靠很多小三角形才能維持平整。

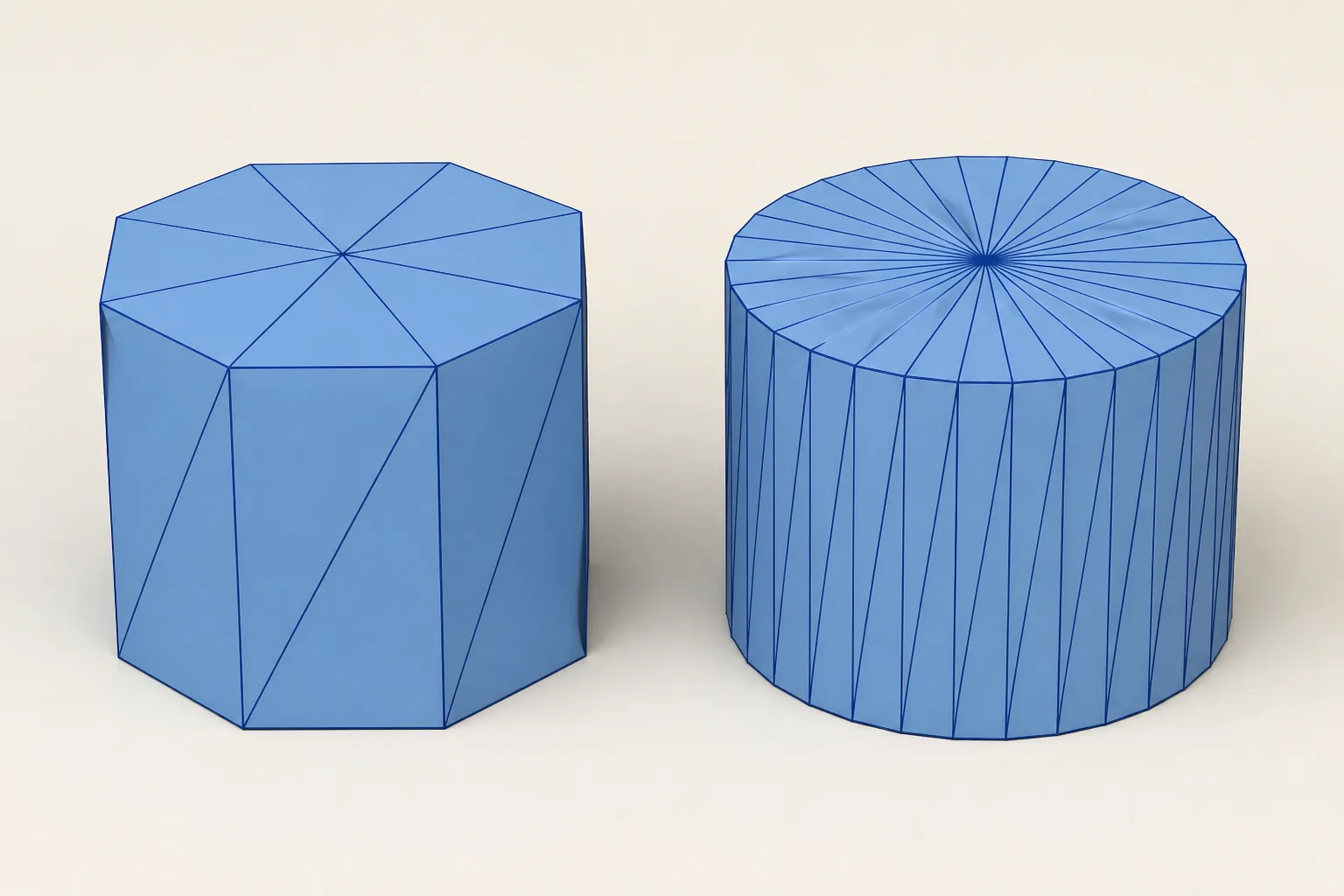

以圓筒來說，增加圓周的分段，可以讓輪廓更貼近設計的圓。但把同一塊平面再切成很多三角形、所有頂點仍留在原平面上，外形不會因此變圓。要看頂點與表面的位置，不能只看三角形總數。

用三個畫面，找出哪一步變粗

先保留原檔，依序看設計、匯出檔、切片路徑。每次都找同一個圓孔或筒口，別一個看正面、一個看背面。

1. 原始設計： 確認原本就是圓弧或曲面，還是作者刻意做成多邊形。若是 Low-poly 造型，平面可能正是設計的一部分。
2. 重新開啟匯出檔： 放大外輪廓，必要時用能顯示網格邊緣的工具看分段。不要只看表面光影覺得很順。
3. 切片後的單層： 滑到筒身中段或孔位，檢查外圈路徑是否仍有同樣長直邊，並確認縮放比例與尺寸。

匯出檔已經變粗，就回匯出端處理；匯出輪廓足夠細、只有切片路徑變粗，才查切片器的路徑處理與相關設定。本文先處理前者，不提供跨軟體共用的解析度數字。

Fusion 匯出時，在哪裡檢查精度？

選取要輸出的原始實體。可在模型樹右鍵使用 Save As Mesh；若需要完整查看網格控制，Fusion 的 3D Print 文件列出 Utilities → Make → 3D Print，再選 Export 的流程。

選對物件、格式與單位，開啟 Preview，展開 Refinement Settings。先比較原設定和較細的設定，看看圓周是否真的細分，再另存檔案。軟體版本介面可能不同，依功能名稱找，不把教學截圖位置當固定規則。

匯出後重新開一次很重要。你可能調到了另一個物件、選到舊網格，或覆寫後仍開著舊檔；檔名加上版本，並確認新檔時間與外形，比只記得「剛剛按過 High」可靠。

Surface Deviation 等選項，要怎麼理解？

不用第一輪就把所有值拉到極端。Autodesk 的 Tessellate 說明可用來理解這幾個網格細化項目；Tessellate 是轉換網格的工具，和直接匯出不是同一個按鈕。

• Surface Deviation： 限制原始表面與網格之間的最大距離，是幾何近似的要求，不是成品保證誤差。
• Normal Deviation： 限制面法線的角度變化。數值較嚴格時，曲面通常需要更多面來表現。
• Maximum Edge Length： 限制網格邊長；一味縮短，也可能在你不在意的地方增加面數。
• Aspect Ratio： 控制面的形狀比例。先留在預設，不為追求更多三角形任意調整。

每次只改一項，記錄單位、檔案大小和目標輪廓的變化。不同 CAD 的欄位名稱與算法未必相同，不能把 Rhino 的一組數字直接照填到 Fusion。

檔案很大，反而該簡化嗎？

大型掃描或雕刻模型可能有大量三角面，拖慢操作。Prusa 的 Simplify mesh 文件提供依細節或移除比例減面、顯示線框與預覽的方式，也提醒過度簡化會形成 Low-poly 效果。

減面前另存副本，調整後重點看孔口、薄邊、小字和需要接合的位置。顯示流暢了，卻把盒蓋止口吃掉，不算完成。不要只看遠處整體輪廓，也別一口氣把面數砍到固定比例。

如果檔案本來就太粗，Simplify 方向正好相反。它不會補回缺少的曲面資訊；需要更細的來源或重新建模，而不是再減一次面。

用原尺寸小樣確認，不必整個筆筒重印

可以從圓筒取一段短環，比較原匯出與較細匯出的輪廓。保留直徑、壁厚和列印方向，使用相同線材與切片設定；從上方看形狀，再用側光看直面是否仍明顯。

小樣也記下切片時間與預估列印時間，兩者分開記錄。電腦花更久處理模型，不等於機器一定多印同樣比例的時間；選擇版本時，以實際切片結果比較。

不要把整個模型縮小當試片。直徑縮了，原來的一段平面也跟著變短，可能只是比較不顯眼。小環確認的是局部輪廓，不能替完整物件的外觀、配合和使用表現背書。

如果是要配軸的孔，還要用實際配件試裝。網格更貼近設計，不代表列印孔徑就一定準，後續量測另見孔徑與間隙教學。

常見問題

改存 3MF，就不會有多邊形嗎？

不會自動解決。Fusion 文件列出的 3MF 匯出同樣包含頂點與三角面，也要看細化設定與來源幾何。直接把粗網格換一個容器，沒有多出原始曲面。專案資訊的差別可看 3MF 匯入教學。

只拿到 STL，可以請切片器幫我猜圓弧嗎？

不要把猜出的平滑結果當原尺寸。先問作者有沒有較細網格或可用的原始設計；需要自己修改時，另存並核對孔徑、轉角和接合面。能看起來變圓，和還原設計，是不同的驗收要求。

網格已經夠細，還要一路提高嗎？

當目標輪廓與試片已符合需求，就可以停。接下來若是細字印不出來，要檢查實際線寬與噴嘴細節限制，而不是繼續堆高面數。
