圓角與倒角怎麼選？3D 列印小盒的底邊、盒口與裝配設計

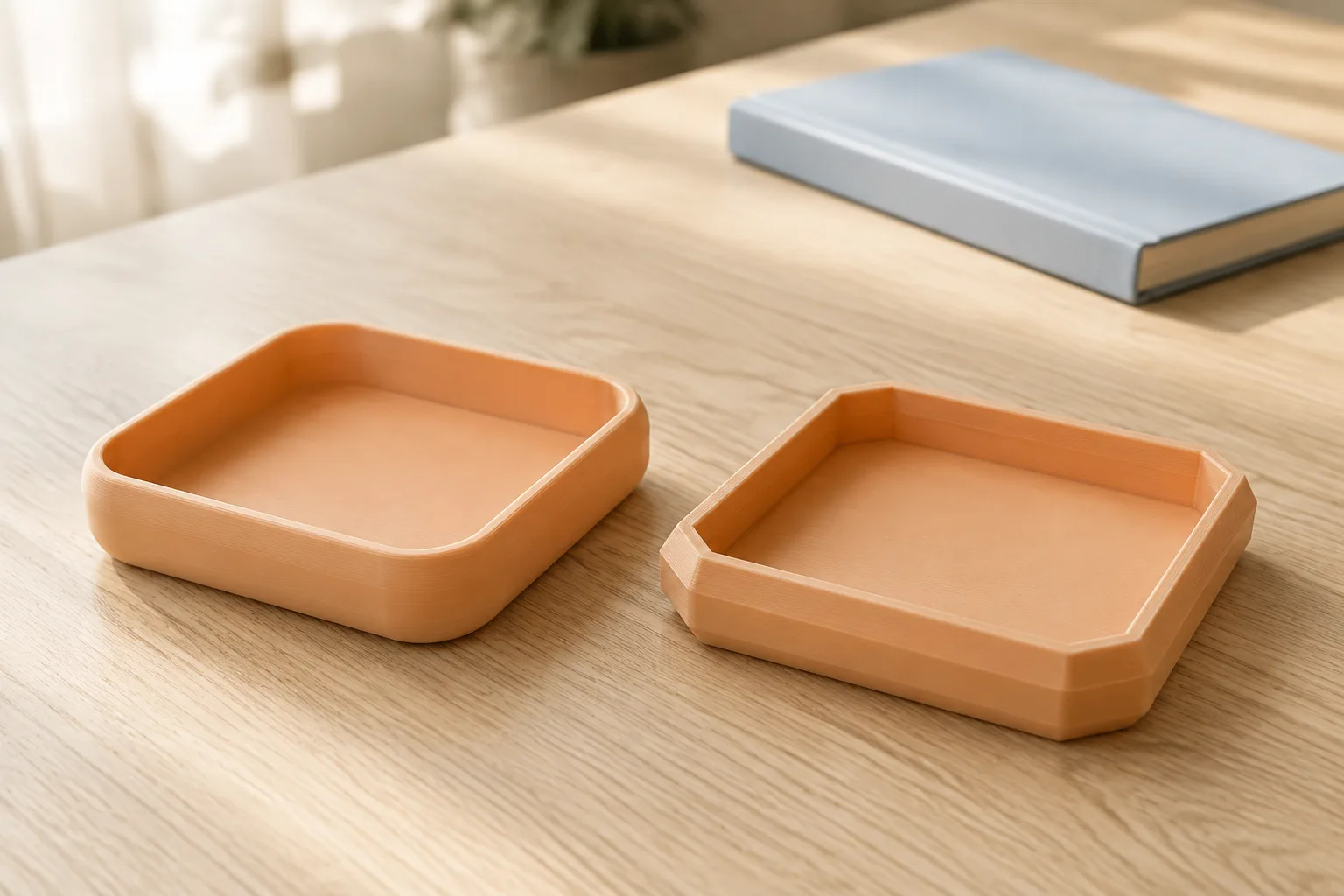

做小盒或收納盤，不必把所有邊都變圓。手指常碰到的盒口可以試圓角，插入式盒蓋的入口可加倒角；朝向列印平台的底緣，則要先看每層怎麼往外長，再決定形狀。

這篇從一般 FDM 桌面小物出發，說明 CAD 設計時怎麼選邊。沒有一組半徑適合所有模型，也不把加圓角當作強度保證。

圓角和倒角，差在曲面還是斜面

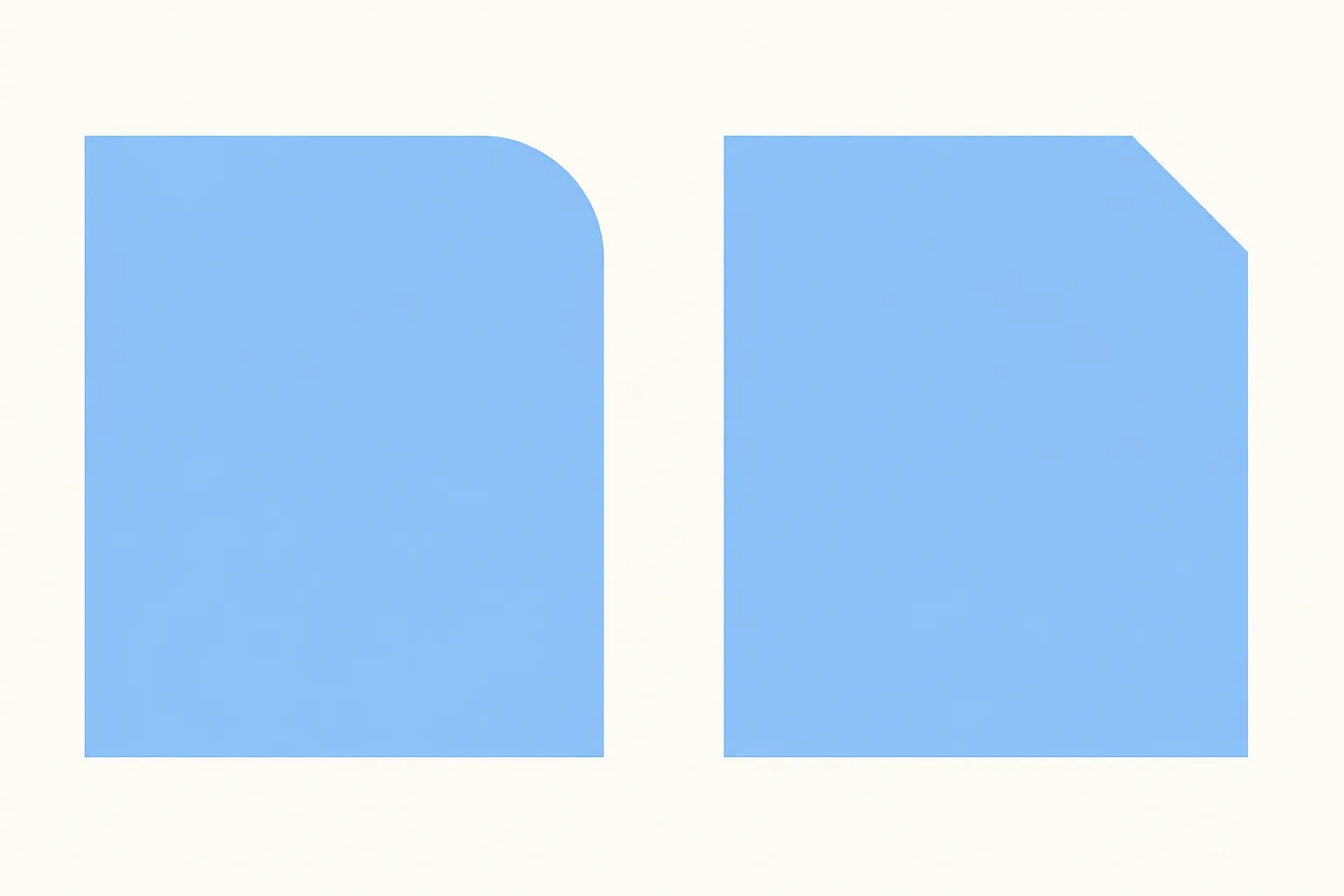

圓角通常對應 Fillet，把轉折改成圓滑過渡；倒角常叫 Chamfer，把邊緣削成斜面。看截面最清楚：一個是弧線，另一個是直線段。中文介面有時使用不同譯名，找工具時可以一起核對英文。

Fusion 的 Fillet 說明也區分外側邊緣移除材料、內側轉角增加材料。這點做收納盒時很重要：外角削圓可能減少局部厚度，內角補圓則可能占掉原本要放東西的空間。

先把小盒的邊分成四組

位置	優先考慮	完成後要看什麼
手指拿取的盒口	邊緣觸感、外觀	是否削得太薄、還有沒有毛邊
貼近平台的底緣	首層接觸與往外伸出的走線	底面是否縮小、下緣是否下垂
盒蓋或插銷入口	導引對位	插入後的配合面是否仍太緊
內部收納角落	可用空間與物品輪廓	方角物品能不能放到底

同一個盒子同時用圓角和倒角很正常。例如盒口小圓角、底緣小倒角、盒蓋入口另設導入面。把用途分開，後續調整才不會改了手感，卻連底部尺寸一起動到。

為什麼底緣圓角比較需要注意？

底緣圓角從平台往上長時，靠近底面的某些區段，每增加一點高度就可能往外伸出較多。前一層托不住的部分，表面就比較難維持整齊。圓角半徑在 CAD 看起來很順，並不代表切成薄層後也好印。

Prusa 的列印建模指南特別提醒朝向平台的圓角會形成陡峭懸空，並提出改用倒角的方向。這不是說所有圓角都不適合列印；盒子直立的四條側邊，和底部一圈水平邊，不能混在一起判斷。

把底緣改成直線倒角，可以讓那段斜率比較容易掌握。但「45 度就一定免支撐」仍太簡化，材料、層高、線寬與冷卻都會影響結果。先在預覽中從首層往上看，再用同方向的小樣確認下緣。

底緣外擴也可能是象腳，兩者要分開查。如果原模型已有退縮倒角，再加切片補償，接觸面可能退得更多；症狀判斷見象腳與底邊補償。

盒蓋入口加倒角，為什麼還是卡住？

入口斜面能讓兩件比較容易對準，卻不會自動放大後面整段配合空間。若蓋子只進去一點就停，先查卡住的是入口、直壁、角落，還是最後的止擋位置。

例如插入式盒蓋，可保留中段直壁作定位，只在進入端做導引。把整條配合面都削成斜面，可能讓蓋子失去原本的定位區；同樣地，卡扣的扣合肩若被一起削掉，也可能影響固定。

Prusa 同篇指南提到倒角可幫助插合組裝。本篇建議把「入口形狀」與「配合間隙」分成不同參數試，避免一次全部放大後，只知道比較鬆，卻不清楚原因。間隙算例另見孔位與盒蓋公差。

Fusion 操作時，先只選一條邊

以實體模型為例，在 Design 的 Solid 工具中找 Modify，再選 Fillet 或 Chamfer。先用一條好辨認的邊看預覽，確認改到外側、內側，還是整圈相連邊緣。

Fusion Chamfer 操作說明列出等距、兩個距離，以及距離加角度的做法。因此「倒角 1 mm」仍要看你選哪一種定義，不一定指斜面本身的寬度；修改前也確認文件單位。

若點一條邊卻連帶選到旁邊，可查看 Tangent Chain。關閉後重新選取需要的邊，完成前轉到背面確認；不要只從正面看起來對，就按確定。圓角工具也有相切選取與不同半徑類型，初次練習先用容易追蹤的固定半徑即可。

圓角太大而預覽失敗時，先縮小數值、減少選邊，再看附近是否有窄面或交會處。不要為了讓指令成功，順手刪掉影響定位的幾何。這是排查起點，不代表所有失敗都只由半徑造成。

改完後，別只看外輪廓漂亮不漂亮

把小盒切開看截面，確認盒口、角落和孔邊仍有足夠材料。接著在切片器檢查那些地方是否留下預期的壁線；看到某一小段消失，就回頭查幾何和線寬，不急著增加填充。

內角也要拿實物試。例如要放方形橡皮擦，盒子長寬看似夠，底部內圓角仍可能頂住橡皮擦的四角，讓它浮在半空。可以調整局部輪廓或收納方式，不一定要把整個盒子放大。

最後確認底部要貼腳墊、標籤或接合的位置。圓角若吃掉原本的平面，可用面積就變少；這些面最好在設計時一起保留，而不是印好才找地方貼。

用一個盒角試印，不必每次重印整盒

保留一段底板、兩面牆和盒口，做成盒角試片。比較版使用相同材料、擺向與切片設定，只改指定的邊；若要試盒蓋，則連配合端也一起保留。

記下三件事：底緣是否完整、手指拿取是否順、配合處是否能依預期插入。局部試片能省下調整時間，但確定後仍要用完整盒子試一次，尤其長邊翹曲和整圈盒蓋配合，不會全在小角落出現。

常見問題

只剩 STL，能直接選邊加圓角嗎？

STL 是網格，不一定保留原始 CAD 的邊與特徵。上述 Fusion 實體操作不能直接當成所有網格都適用；有原設計檔就從原檔修改，只有網格時需依軟體的網格編輯或轉換流程處理。

加了圓角，表面還是有一格一格的感覺？

先看是水平層階，還是沿曲面周向的分面。前者與列印層次有關，後者可能是匯出網格太粗；半徑加大未必解決。可對照STL 網格精度檢查。

要做一系列商品，圓角都用同樣數字比較一致嗎？

可把共同的外觀語言留下，例如柔和盒口或平直斜面，但不同大小、壁厚與用途仍要分別調整。外觀一致不必等於所有半徑相同；先保住可用空間和操作，再比較整組放在桌上的比例。
