3D 列印專屬收納座怎麼做？量尺寸、留取物空間到試裝

替耳機盒、遙控器或橡皮擦做收納座，第一版不用把每條曲線都描得一模一樣。先做一個放得下、拿得起來的凹槽，通常比整件物品精細建模更實用。

這篇從手上的實物開始，做成人桌面小物的開放式收納座。卡尺的讀值與配合間隙另見尺寸公差教學，這裡處理的是另一個問題：到底該量哪裡，量完怎麼變成好用的模型？

先擺出你平常拿它的方向

把物品放在預計使用的位置，做一次拿起、放回的動作。耳機盒習慣橫放還是直放？遙控器要從兩側夾起，還是按住尾端翹起？這會決定凹槽朝向與缺口位置。

如果平常有裝保護殼，就連殼一起量。吊繩、掛環和突出按鈕也要留下位置，但不必把它們全部包住。遇到會活動的部分，畫出活動時需要的範圍，例如盒蓋打開後會不會撞到後方隔板。

耳機盒若只在收納時放進去，先做單純的托盤。想同時充電，還得另外核對原廠對散熱、線材與充電方式的要求，不能只挖一個接頭孔就當作完成充電座設計。

量哪裡？把接觸區和最大外形分開

畫一張俯視草圖，指定底面與某一側為基準，所有位置都從相同基準記錄。不要這次量左邊、下次量右邊，最後只剩一串不知道從哪裡算起的數字。

要記錄的項目	怎麼觀察	會影響什麼
最大長、寬、高	包含實際保留的保護殼與凸起	整格占用空間、抽屜能否關上
放入凹槽那一段的輪廓	看底部、中段是否同寬	槽壁會不會卡住物品
底面形狀	平底、弧底、腳墊或局部凸出	能否坐穩、需要支撐在哪裡
可抓的位置	實際用手拿一次	缺口位置與槽深
活動與外接空間	盒蓋、吊繩、接頭的路徑	鄰格間距與避讓區

卡尺先清潔量測面、閉合確認零位，輕觸實物並重複量測；軟殼不要用力夾到變形。Mitutoyo 的操作說明也強調零位檢查、方向與量測力。數字一直變，先查是不是換了接觸位置，不要直接把讀值平均後當成答案。

圓弧外殼尤其容易漏量。底部寬度能通過槽口，不代表較高處也能通過；若要把物品放得更深，就要補量那個高度的外形。第一版可先用寬鬆的圓角矩形容納它，等放置姿態確定，再修貼合曲線。

建模時，三組數字分開保存

把「實物量到多少」「預留多少空間」「外殼做多厚」各自記錄，之後才知道要改哪個。不要量完就把數字加大，然後只存加大後的結果。

以矩形物品為例，槽寬可寫成「物品寬＋左側空間＋右側空間」；托盤外寬再加兩側壁厚。這只是尺寸關係，左右空間要由用途和試印決定，沒有所有機器都適用的固定值。若底部另放軟墊，也要把墊片厚度算進物品最後露出的高度。

使用 Fusion 時，可先畫物品簡化輪廓，再建立容納它的槽。已有物品模型的人，可用 Project 投影工具取得模型在草圖平面的參考幾何；這個指令投影的是 CAD 幾何，不會自動辨識桌上的實物或照片。

需要調整輪廓距離時，可參考 Offset 草圖偏移。完成後檢查偏移方向、圓角與封閉輪廓。不要用整體等比例放大代替固定間隙：長邊、短邊增加的量會不同，已經做好的壁厚與缺口也可能跟著改變。

槽深與缺口，決定每天用起來順不順

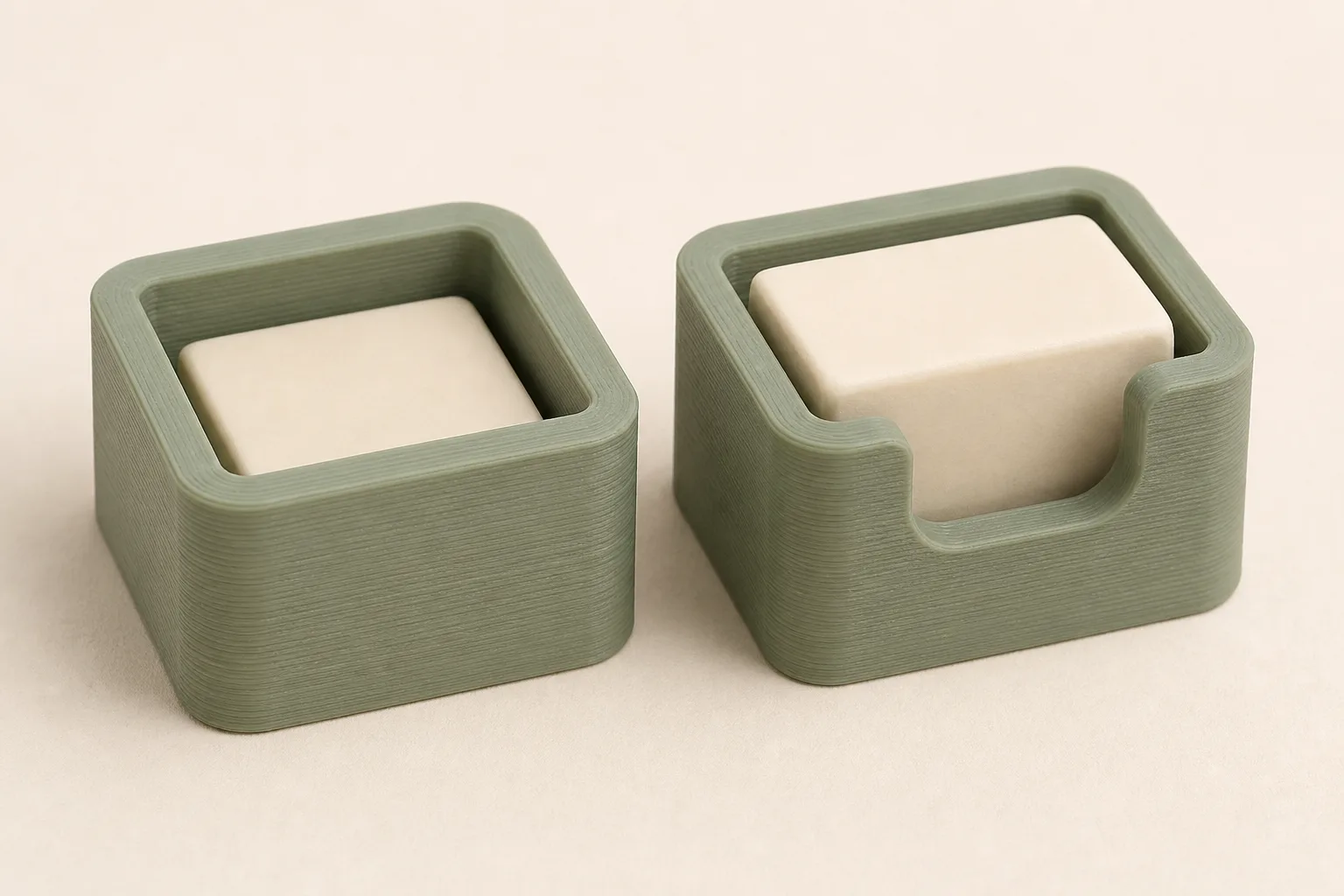

桌面定位用的淺槽，不需要把整件物品吞進去。留一段側面讓手指抓，比挖得很深再想辦法倒出來方便。若為了抽屜高度必須沉得較低，可以在前緣或兩側做取物缺口。

缺口要配合你的取法。如果習慣拇指、食指從兩側夾起，只開前方一個洞可能仍然不好拿。試著把旁邊的物品也擺上去，確認手指不會撞到隔壁那格；空托盤看起來很寬，放滿後感受可能不同。

碰得到的位置也要修成平順邊緣。新手第一版可省掉裝飾紋理，先把缺口、接縫位置和容易刮手的邊緣處理好，表面造型等取放確認後再加。

先試一格，別直接印整片

若只想確認外形，先印低矮輪廓框；但它只能檢查通不通過，不能證明正式槽深也好拿。要評估取物，請保留真正的底面、槽深與缺口，印一個完整單格。

使用預計正式列印的材料、方向與相關設定，記下版本。每次只改一個主要變數，例如先改槽深，再改缺口寬；同時改五個地方，即使變好用，也很難知道是哪一項有效。

試裝時照這個順序檢查：

1. 物品能否自然放到底，不需要壓入或扭轉硬塞。
2. 放好後是否晃動、傾斜，底部凸起有沒有頂住。
3. 用平常的那隻手取出，是否必須摳邊或把整個托盤拿起來。
4. 把鄰格物品、抽屜上方空間一起加入，再做一次取放。

通過後再擴成多格，或接到 Gridfinity 抽屜配置。槽口尺寸正確卻仍卡住時，觀察卡痕在底緣、轉角還是整面，不要直接把整組放大。

常見問題

拍照描輪廓，可以代替卡尺嗎？

可以輔助記錄外形，但照片有拍攝角度和透視問題，也看不到高度。若要用照片當建模底圖，至少用已量好的長、寬交叉確認比例；對近似平面的輪廓較有幫助，不宜只量一邊就推定整張圖都準。

物品換新款，收納座不就不能用了？

如果是常更換的耳機盒或文具，把專用凹槽做成獨立小模組，外面保留通用托盤，換物品只需重印一格。尚未確定要長期用的物品，也可先用普通分隔格，等配置穩定再做貼合版本。

能直接分享量好的尺寸給別人印嗎？

可以，但要附上物品型號、是否含保護殼、版本，以及你記錄的是實物尺寸還是槽內尺寸。保留可編輯原檔，讓使用者能調整間隙與槽深；不要只寫「通用」，讓不同款式的人印完才發現放不下。
