3D 列印方向怎麼擺?外觀、圓孔與層間強度的取捨

整理/Agate3D約 6 分鐘更新

先給你答案

先圈出外觀面、組裝面和受力部位,再選有穩定底面、支撐可取出的方向。名牌保護正面,圓孔留意孔軸,卡扣檢查層間是否容易被拉開;最後才比較耗料和時間。

兩個相同的藍色帶孔扁片,一個平放、一個直立,呈現孔軸與層線方向的差異
同一形狀換個方向,接觸底板的面、孔軸與層線都會改變。AI 生成擺法示意,非品質或強度實測。

先選哪一面不能被支撐弄醜、哪裡要裝得準,再決定怎麼放。 有平底的收納盒通常容易開始;帶圓孔、卡扣或曲面的零件,就不能只按「最大面貼底」結束。

成品怎麼用,和列印時怎麼擺,是兩回事。名牌最後掛著用,不代表要直立印;公仔最後站在底座上,也不代表臉部一定要照原方向列印。本文談一般 FDM/FFF 線材列印,不套用樹脂列印的傾斜與剝離力規則。

在模型上先找三個地方

打開模型,先回答這三題。可以直接在截圖上圈起來,不用先研究一整排切片參數。

要找的地方 具體例子 會影響什麼選擇
最常被看到的面 盒蓋正面、名牌文字、公仔臉 是否能避開支撐接觸;能否接受底板紋理
必須配合的部位 圓孔、滑槽、盒蓋止口 會不會朝下懸空,支撐能否拿出來
會被拉、壓或折的位置 卡扣根部、薄連接片 層間是否承受容易拉開的力量

桌面擺飾可以把外觀排前面,反覆拆裝的配件則先保住功能。三者有衝突時,優先淘汰功能不成立的擺法,剩下的再比好不好看、印多久。

盒蓋和名牌:朝上、朝下各有紋理

平放薄片通常有較大的接觸面,但展示面朝上或朝下,結果不一樣:朝上會看到頂面走線;朝下則會留下底板的表面紋理。朝向支撐的面,拆完後通常還需要整理。Prusa 的列印面說明

拿一片正面有凸字、背面平整的名牌來說,我會先試背面貼底、文字朝上。若反過來,只剩凸字先接觸平台,文字之間的大片底板要到後面才出現,就得重新檢查懸空區域。

盒蓋也一樣:漂亮的一面朝下,另一側若有扣鉤或凸台,方向可能有利;但配合邊緣落在首層,又要留意象腳。底層外擴可能讓盒蓋塞不進去,不能只看正面照片決定。象腳補償的作用範圍

如果只是想改善朝上的平頂面,可以先看熨燙教學,不一定要為了表面重排整件模型。側面有一條接點,則是接縫位置的另一個選擇。

圓孔:看的是孔軸,不是零件站著還是躺著

想像拿一根筆穿過圓孔,那根筆指的方向就是孔軸。

  • 孔軸沿 Z、垂直平台:每層逐圈堆出孔壁,較容易避開孔頂的橋接問題。
  • 孔軸平行平台:孔的上半部逐漸懸出,接近頂端還會跨過空隙,要檢查下垂與支撐。

不過,孔軸朝上也不保證孔徑就準。小孔仍可能偏小,還受材料、切片與實際出料影響。Protolabs Network 的孔洞設計說明把這兩種情況分開討論。

若支架有互相垂直的兩個孔,通常不能讓兩個孔軸都朝上。先保護真正需要精密配合的那一個;另一個若只是寬鬆穿線孔,要求可以不同。還要看支撐拿不拿得出來:盲孔深處塞滿支撐,就算印得出來也很難用。

換了列印方向,原本試好的孔徑與間隙最好再確認。局部試片和量測方式可看公差與組裝教學。

層間強度:先分清拉、壓和彎

FDM 是一層一層堆起來,層間結合與同層走線的表現不一樣。對沿長軸拉伸的細長零件,若拉力方向會把一層層界面拉開,就需要特別留意;把長度放進層面內,是值得比較的方向。UltiMaker FFF 設計指南

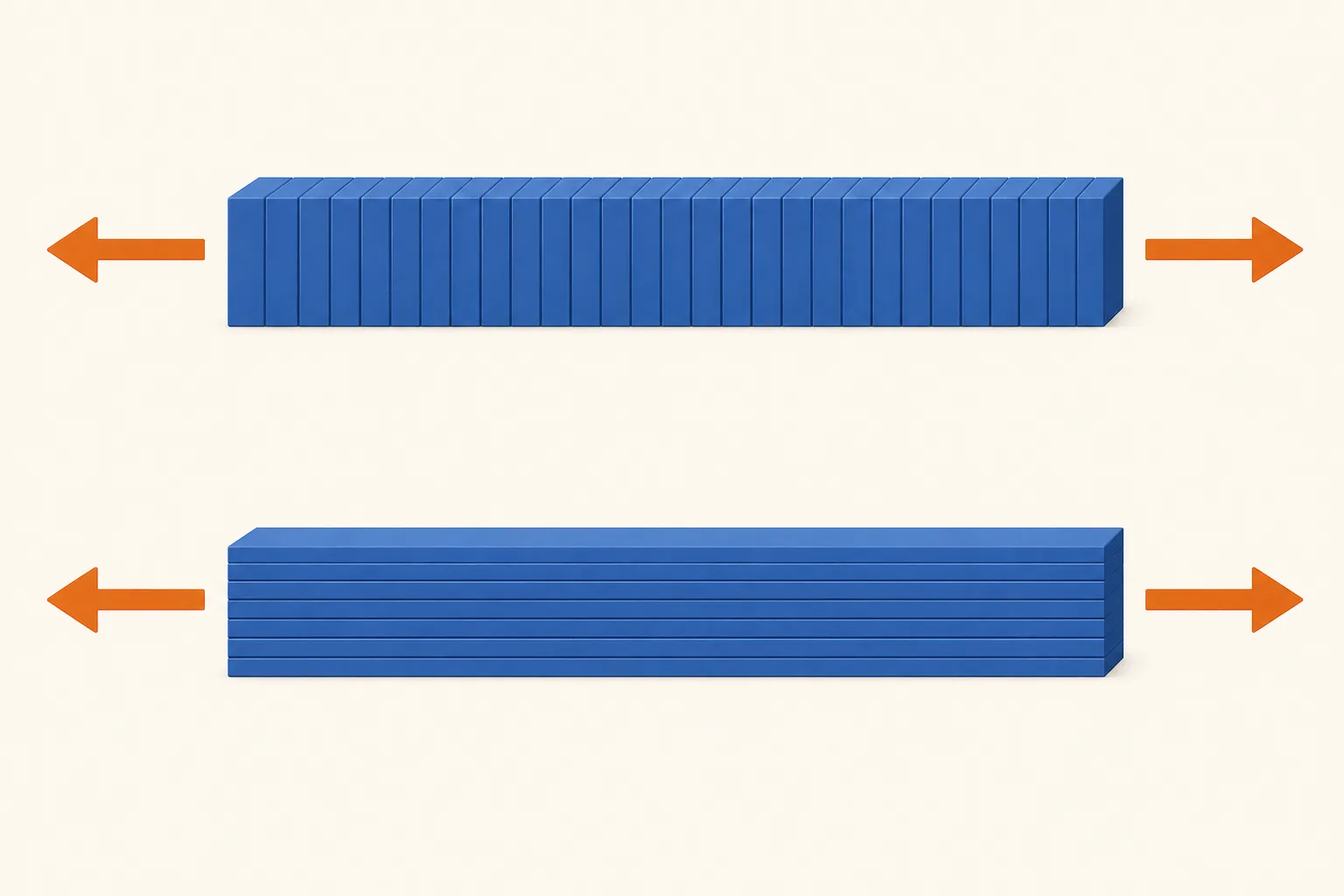

上下兩個相同長條承受左右向外的拉力,上方分層界面垂直長軸,下方分層界面平行長軸
橘色箭頭是沿長軸的拉力,上圖跨越層間界面,下圖沿層面方向。AI 生成概念圖,非斷裂預測或強度數據;不代表壓縮、彎曲也同樣判斷。

不能把這句簡化成「所有力都跟層線平行就最好」。彎曲時一側受拉、另一側受壓,卡扣根部又有幾何造成的應力集中;支架同時受幾種力,也未必存在一個方向全部占優。

線材資料表如果列出 XY、YZ、Z 試樣,要連同測試條件看。像 UltiMaker CPE+ 資料表就分開呈現方向;那些試樣數據不能直接換算成你家掛鉤能掛幾公斤。

承重吊掛、人體支撐或掉落會造成危險的零件,不適合靠本文的擺法建議判定安全,需要相應設計與驗證。

卡扣要看根部,不只看扣頭

拿收納盒的小扣臂來說,要看按下和扳開時,根部往哪個方向彎。若那個位置容易沿層間裂開,就比較側躺或拆成獨立扣件的方式;但扣頭的懸垂、配合面和列印穩定性也得一起看。

扣臂長度、厚度、根部圓角與材料都會改變表現。方向換對,不能補救過短、過厚而難以彎動的設計。Protolabs Network 卡扣設計指南

試片要保留原尺寸的扣臂和配合部位,按預期方式反覆拆裝,觀察發白、裂縫和鬆動。把整件縮成一半來「省料測強度」,幾何也一起變了,不能代表正式尺寸。

怎麼在切片器裡比較?

先保留原專案,複製成兩三個候選方向;材料、層高、外殼與填充維持一致。需要確實貼平時,用「選面貼底/Place on Face」工具,不靠滑鼠慢慢轉到看起來差不多。PrusaSlicer 可選物件後按 F,再點要貼底的面。Place on Face 操作

每個方向都重新切片,留下四項紀錄:

  1. 首層:真的有足夠接觸面嗎?是不是只靠圓角的一小條站著?
  2. 重要表面與孔洞:支撐碰到哪裡?工具伸不伸得進去拆?
  3. 受力部位:層面是否合理?有沒有因省支撐而留下脆弱連接?
  4. 代價:軟體預估時間、支撐耗料,還有你預期要修整的部位。

先挑兩個可行方向做局部試印,檢查你圈出的重點,不必每個方向都印一整件。局部截取要保留相關孔、扣臂與周邊結構;它能驗證局部外觀和配合,不能取代完整零件的承載測試。

支撐的接觸間距怎麼設,另看支撐設定。這一輪比較的是方向,不要同時把所有支撐參數也換掉。

常見問題

怎麼轉都有一面很難印,可以拆件嗎?

可以。外殼和裝飾面分開,或讓細長配件單獨選方向,常比硬印成一件更有彈性。PrusaSlicer 的 Cut 工具能切開模型並加入連接件;但多了接縫、組裝間隙與接頭,就要重新檢查外觀和結構,不能假定黏回去和一體成形一樣。

自動擺放選出的方向,直接用就好嗎?

先分清功能:有些「自動排列」只是把零件排進平台,並沒有替你挑列印面;「自動定向」則依程式的目標選角度。UltiMaker 軟體功能說明也把排列、旋轉與方向最佳化分開。軟體不一定知道哪個孔要配軸、哪一面是商品正面,可以當候選,仍要確認上面的四項紀錄。

本文以官方文件為依據,由 Agate3D 使用 AI 協助整理與撰寫;操作練習為教學建議,不代表本站完成所有機型或材料實測。封面與內文插圖皆為 AI 生成教學示意,不是品牌實機、實驗照片或按比例工程圖;精確數值及操作條件請以正文與官方文件為準。
